台秤物联网

来源:   作者:admin 发布时间:2019/11/14 浏览量:528

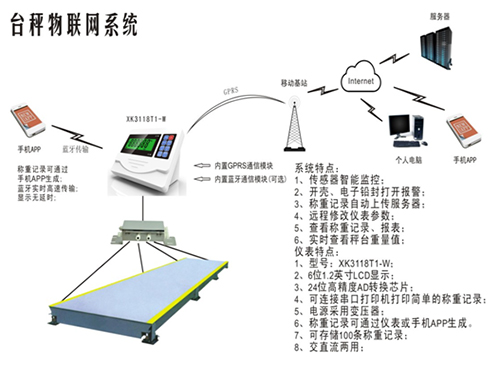

      W1602台秤物联网系统由XK3118T1-W仪表、手机APP、PC端软件、服务器组成,仪表或手机APP生成的称重数据通过GPRS方式上传到服务器,手机APP或PC端软件可以查看称重历史数据,PC端软件可打印报表等,同时手机APP或PC端软件可远程可修改或查看仪表参数。通过GPRS可将称重记录、物联网状态信息上传到服务器,可应用于平台秤、地磅及其他静态等检测系统。

01

系统介绍:

1.1、 称重记录生成:

1.1.1、 仪表端生成称重记录,记录数据包信息:货物名称、皮重、毛重、净重、日期时间、数量。

货物名称设置方法:按仪表面板货号,设置货号(1-9) ;通过手机APP或电脑终端设置货号对应货物名称(最多5个中文字符) ;

仪表称重稳定并且大于20d,按仪表存储键,提示“SAVE”表示成功;

生成称重记录后,必须回零才可以重新生成新的记录;

1.1.2、手机端生成称重记录

记录数据包信息:货物名称、规格、出货单位、收货单位、单价、皮重、毛重、净重、日期时间、数量。

货物名称、规格、出货单位、收货单位、单价通过通过手机APP输入(最多5个中文字符) ;

称重稳定并且大于20d,按生成记录按钮生成称重记录;

生成称重记录后,必须回零才可以重新生成新的记录;

XK3118T1-W仪表介绍

2.0、概述

XK3118T1-W仪表,采用高强抗干扰单片微处理器,配合高精度0-EA/D转换技术,同时配有RS232、蓝牙通讯,通过GPRS可将称重记录、物联网状态信息_上传到服务器,可应用在平台秤、地磅及其他静态等检测系统。

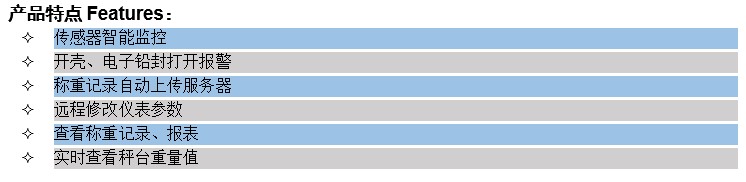

主要功能:累加、上下限、动物秤、RS232、蓝牙通讯、GPRS通讯、大屏幕、称重记录上传、物联网状态数据上传。

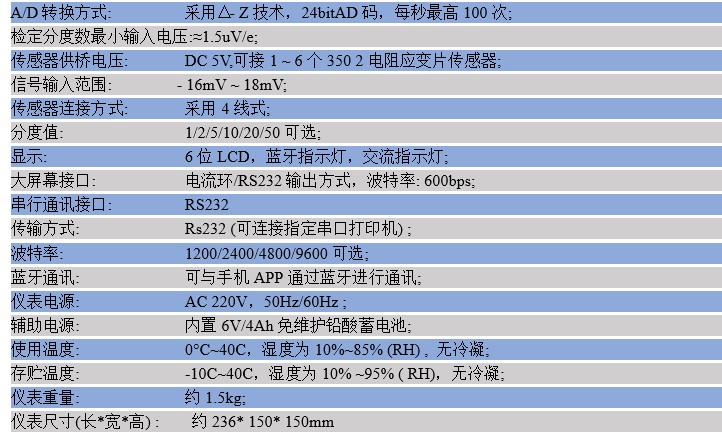

2.1、 技术参数

02

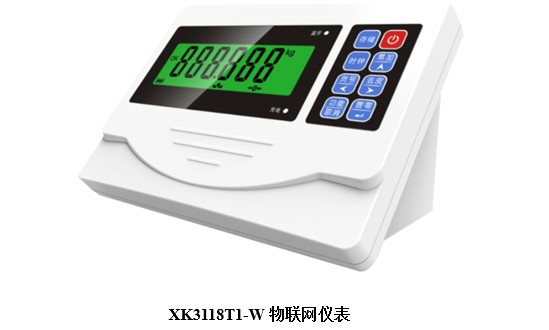

2.2产品图片



                                      03

 手机APP介绍

可通过蓝牙模式或网络模式与仪表交互:

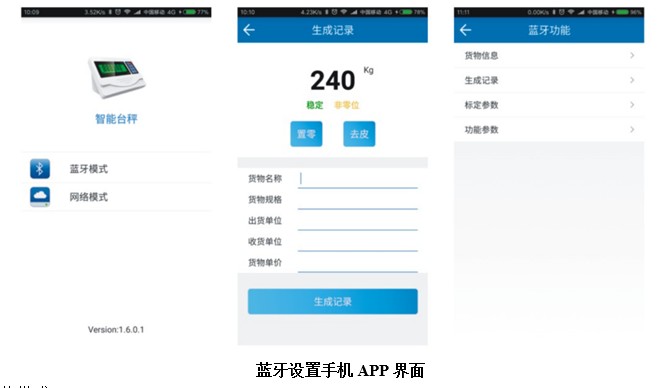

3.1、蓝牙模式操作流程:打开手机蓝牙  搜索可配对的台秤仪表

中输入配对码进行配对进 入蓝牙模式已配对台秤仪表 蓝牙功能操作通过蓝牙可去皮、置零、生成称重记录,
04

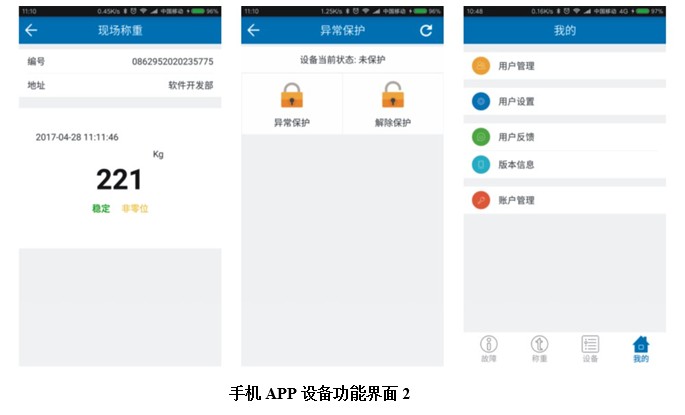

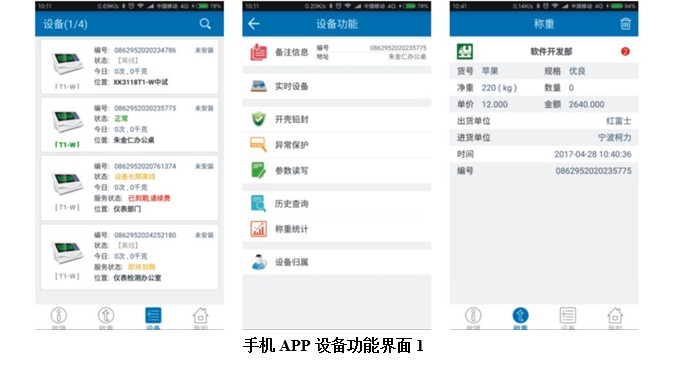

3.2、网络模式

网络模式功能概括如下:

1 )实时接收报警信息、称重信息

2)多级账户管理体系、权限分配体系

3)同一账户管理多台仪表

4 )丰富的设备交互功能

5)称重、报警信息查询统计

6 )防作弊远程保护功能

7)用户反馈、用户设置等功能详见如下APP界面

06


07

PC端软件介绍

3.1、 主要功能

1 )远程参数读写(功能参数、货物列表设置)

2)相关仪表参数查看(标定、超载、存储空间)

3)具有锁机功能

4)称重和报警消息接收显示

5)称重和报警历史记录查询

6)设备集中管理;

7)用户管理

8)权限管理

3.2、 使用条件

1)操作系统:微软个人电脑操作系统XP( SP3)及以后版本。

2)内存:至少1GB。

3)硬盘:运行本软件的驱动器至少空出100MB空间。

4)宽带: 2Mb及以上带宽。

5)使用此软件需要有用户名和密码。

6)本软件目前只支持XK3118T1-W仪表。

3.3主要功能界面

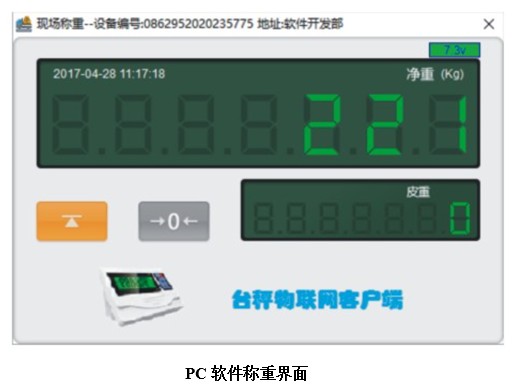

1)现场称重

11

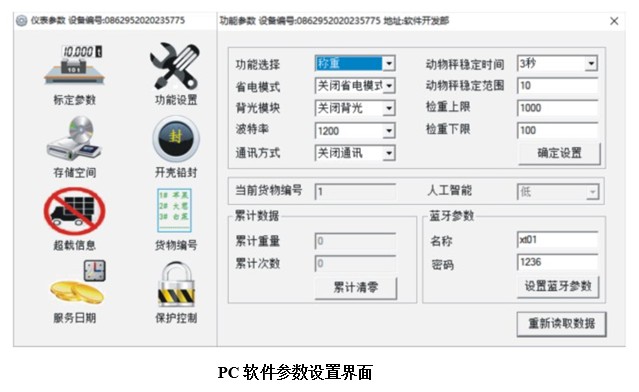

2)参数设置

12

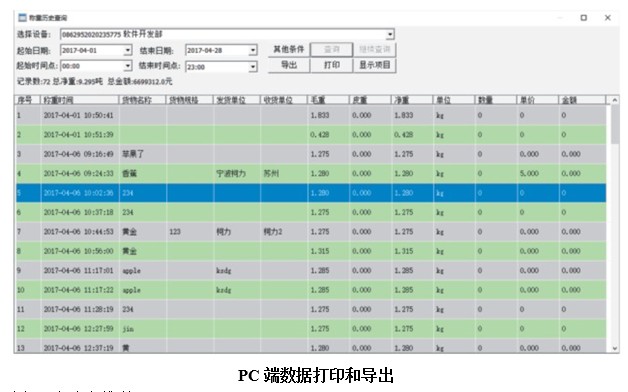

3)历史数据

支持打印、导出等功能。

13

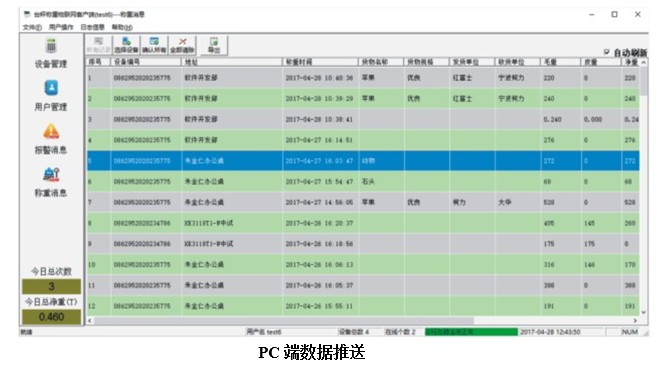

4)称重和历史消息推送

14

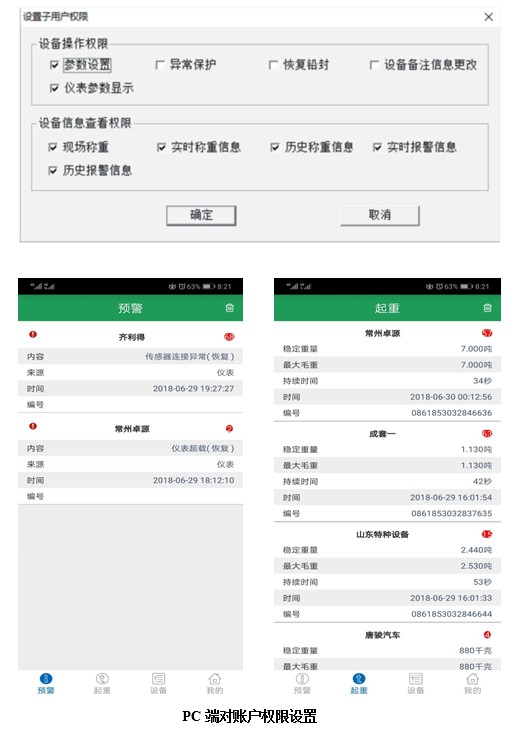

5)权限设置

                     15

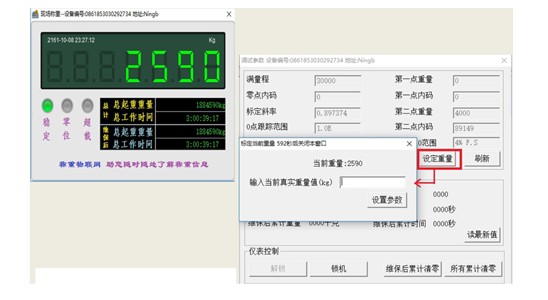

APP远程标定界面
                   16
