外形结构

Enclosure

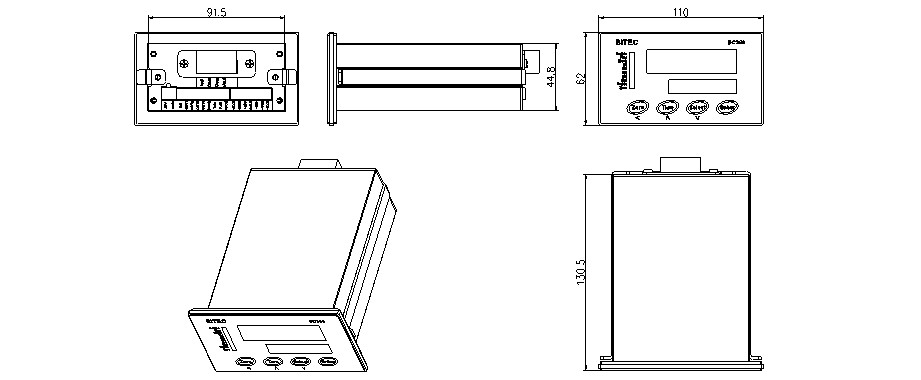

面板式结构。面板：SS304，IP65；腔体：铝合金（阳极氧化）

Panel Mount. Front plate: SS304, IP65. Case: Anodized Aluminum

工作模式

Run Mode

双速, 1~4物料配料模式

2-speed, 1~4 ingredients batching

传感器信号

Signal Range

-20mV~+20mV

分度值

Increments

1,2,5 x 10ⁿ (n=-3 ~1)

分辨力

Max. Sensitivity

0.5uV/d

最高显示精度

Max. Resolution

1/50,000

增益漂移

FS Drift

3ppm/°C

非线性

Linearity

0.003%FS

AD刷新率

AD Refresh Rate

200Hz

传感器负载

Cells Load

4只350欧姆传感器

Four (4) 350 ohm load cells

显示 / Display

6位0.4寸红色LED，6位0.28寸黄绿色LED，10位LED光柱

6-digit 0.4’ segment LED, 6-digit 0.28’segment LED, 10-bit LED light bar

键盘 / Keypad

4只轻触薄膜按键

4 Flat switch membrane with tactile-feel keys; polyester overlay

开关量

Discrete I/O

4xDI, 12xDO(带过载保护)

4 Inputs; 12 Outputs(24VDC @500mA with over-load protection)

通讯接口 / USART

COM1: RS232 / RS485

串口通讯协议

Serial Protocol

MODBUS-RTU、命令、打印、连续输出

MODBUS-RTU, Command output, Print, Continuous Output

附件 / Accessory

Profibus DP网关(Module): SY-PB-MD-36

电源/ Power Supply

18~30VDC, 160mA

工作环境

Operating Temperature

-10°C ~ +40°C，相对湿度：10%~90%，不冷凝

-10°C ~ +40°C，Relative humidity:10%~90%，non-condensing
